Budujemy 'media center'
Obudowa Logic Q6
Logic
Q6 srebrno - czarna L200F - 299.00
Logic
Q6 srebrno - niebieska L200F - 299.00
|
najważniejsze
cechy |
|
|
|
dla
płyt standardu |
micro-ATX |
|
|
miejsce
na napędy |
2
HDD |
|
|
zasilacz |
200
W |
max
120W dla 3.3V+5V |
|
wtyczki
zasilania |
ATX
20, ATX 12 |
|
|
przedni
panel |
ekranik LCD |
|
|
wymiary |
wysokość
: 10 cm |
|
|
dodatki |
wiatraczek
80mm, śledź niskoprofilowy z otworem pod VGA, |
|

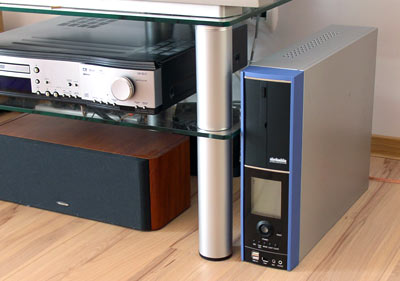

Jednym z najtańszych i względnie eleganckich rozwiązań może
być umieszczenie MC w obudowie Logic Q6. Niestety w chwili testów na magazynie
dostępna była tylko wersja 'srebrno-niebieska' (na zdjęciu), a z pewnością
lepiej do tej roli pasowałaby wersja 'srebrno-czarna'. Obudowę można położyć
płasko, lub postawić pionowo. Ma tylko 10 cm wysokości.

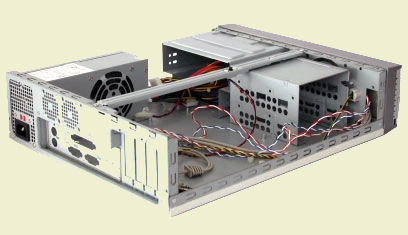

Metalowa pokrywa obudowy jest dość gruba, a dodatkowo pomiędzy
ściankami umieszczony jest profil wzmacniający. Dzięki temu na leżącej płasko
obudowie bez problemu można postawić inny sprzęt. Na czas montażu profil można
odkręcić, aby wygodnie zamontować w środku płytę główną.
Wewnątrz zmieszczą się dwa dyski, jeden napęd optyczny, stacja dyskietek lub
urządzenie montowane do zatoki 3.5", np: czytniki kart pamięci flash 15 in 1. Oba
ukryte są za klapkami.
Do dyspozycji mamy też wydajniejszy zasilacz o mocy 200W. O ile obudowa Hiper
HMC przy swoim 200 Watowym zasilaczu pozwalała na obciążenie napięć 3.3V+5V
maksymalnie do 61W, w tym Logicu możemy je już obciążyć do 120W. A będzie
mieć to znaczenie tylko wówczas, gdy zechcemy do takiego zestawu dołożyć np:
mocniejszą kartę graficzną.
Najważniejsze jednak, że do chłodzenia procesora można wykorzystać zwykły,
pudełkowy cooler.
W obudowie bez problemu można zamontować wszystkie trzy
testowane przez nas płyty główne, jednak i tu pojawia się drobny problem. Dołączone
do płyt AsRock 775Twins-HDTV i Microstar RS482M-IL śledzie z wyjściami VGA i
TV, są pełnowymiarowe, podczas gdy w Q6 można zamontować tylko śledzie
nisko-profilowe :)
W przypadku śledzia dołączanego do płyty MSI można jeszcze sobie z tym dość
łatwo poradzić. Odkręcimy potrzebne nam wyjście i umocujemy je na dołączonym
do obudowy specjalnym śledziu z otworem.
Tak więc jedyną płytą, która nie sprawi nam żadnych kłopotów przy montażu
wszystkich komponentów, będzie model o konstrukcji Gigabyte K8N51PVMT-9, którego wyjścia VGA
i TV umieszczone są bezpośrednio na tylnym panelu płyty.
A zatem i testów Logic Q6 wyciągnęliśmy przydatne wnioski. W przypadku obudów
takich jak ta, należy zwrócić uwagę:
- Po pierwsze, na krótki napęd optyczny - maksymalnie 17 cm. W
przeciwnym razie (w zależności od konstrukcji płyty) nie podepniemy
wtyczki zasilania ATX20
- Po drugie, dołączane do płyt głównych śledzie z wyjściami
VGA i TV. Takiego jak ten dołączony do płyty AsRock niestety nie będzie można
zamontować.
